OrCAD 에서 BOM 출력 항목 추가 방법

OrCAD BOM 출력시 내용을 더 넣으려면..

Header: 기입란에 "\t항목" 을 추가

Combined property string: 기입란에 "\t{항목}" 을 추가

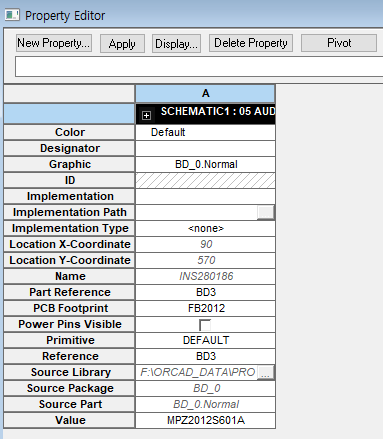

항목을 추가하려면 먼저 부품 라이브러리에 항목이 있어야 한다... 임의로 항목을 만들려면 New Property ... 을 클릭하여 추가하여 항목 생성!!



항목 추가 방법!!

Bill of Materials 팝업창 띄우는 건 간략하게...

빠른 실행 아이콘? 보면 아래 이미지의 맨 우측 아이콘 클릭하면 됨.

요거!

# 이하 예시, 기본에서 Description, PCB Footprint, Option 을 추가함

Line Item ~ 기본 기입 상태



Header:

Item\tPart\tDescription\tPCB Footprint\tReference\tQuantity\tOption



Combined property string:

{Item}\t{Value}\t{Description}\t{PCB Footprint}\t{Reference}\t{Quantity}\t{Option}







여기까지...^^
