[Arty S7] Programming Configuration Memory Devices

오늘은 Arty S7에 붙어있는 요놈!! 프로그램 다운로드를 진행해 봅시다~



128Mbit NOR Flash Memory



# Vivado 2018.3 Version을 사용하였습니다.



1. 진행된 프로젝트를 Open하자... 없으면? 만들어서 진행~

Generate Bitstream까지 진행하여 .bit파일을 생성한 상태여야함!!



2. Tools -> Generate Memory Configuration File... 클릭하자.



3. 다음화면에서 bit 파일을 넣고 mcs파일을 생성하자.

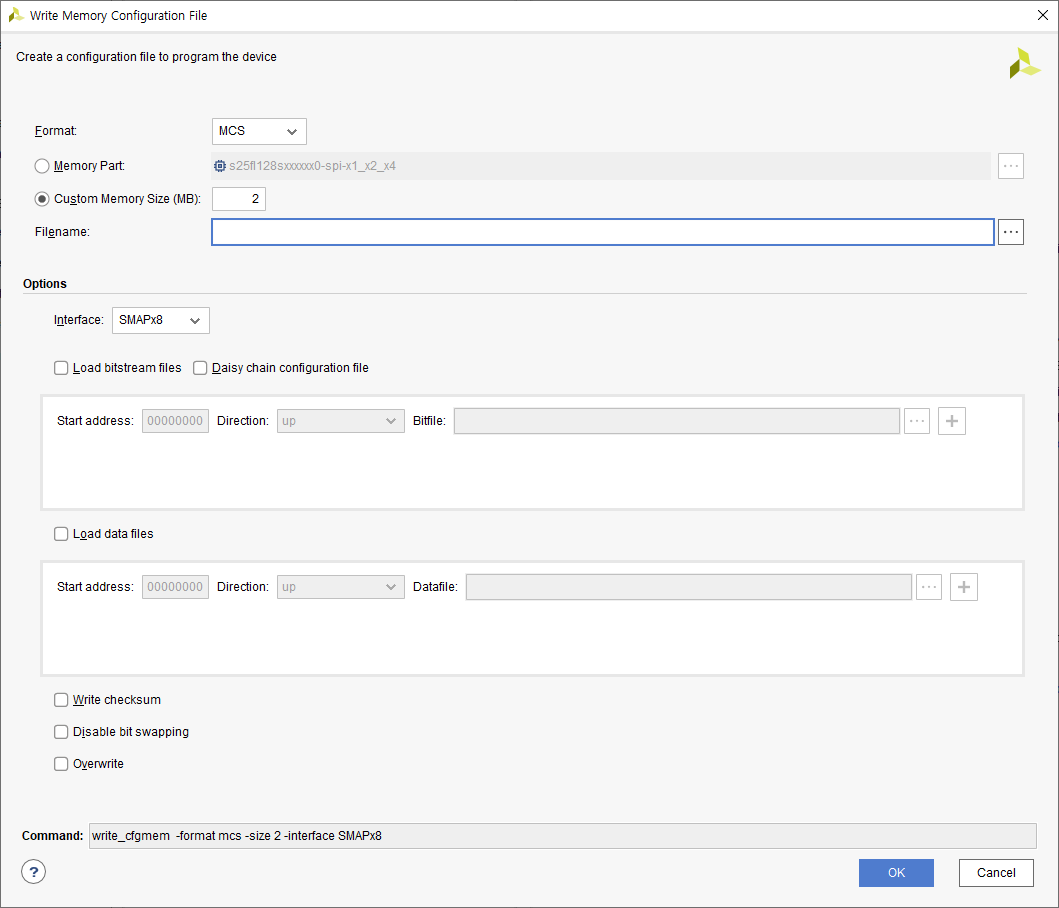

Generate Memory Configuration 클릭 후 첫화면

설정 후 OK 클릭하여 진행

- Fomat: MCS파일을 생성할 것이기에 선택

- Memory Part: 보드에 붙여있는 NOR Flash를 사용

- Filename: 파일 경로 및 파일명 기입

- Load bitstream files: bit파일을 넣을꺼니까 체크

- Start address: ...클릭하여 bit파일 경로에서 선택하여 진행

- 우측 하단 OK 클릭하여 마무리~



MCS 파일 생성 완료

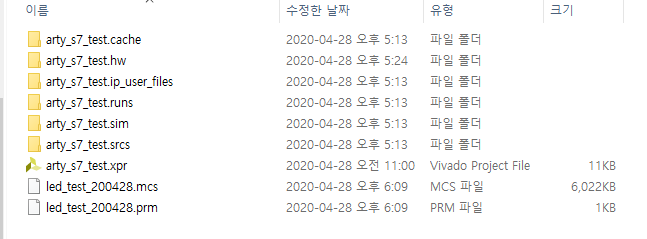

mcs파일이 생성된 폴더 내부 확인



** 만약 메모리가 선택되어 있지않다면 Add Configuration Memory Device를

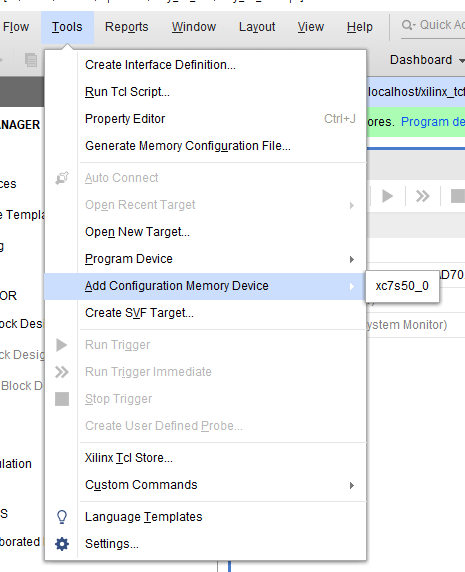

Tool -> ADD Configura~ -> xc7~ 클릭

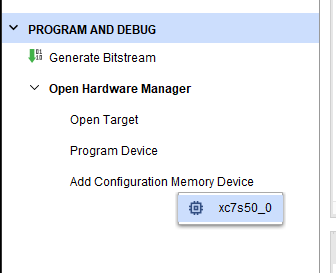

왼쪽 Flow Navigator에서 사진의 ADD Configura~ 클릭  -> xc7~ 클릭

Search에서 연결된 Memory를 찾아서 OK 클릭

4. 이젠 생성된 MCS파일을 보드에 다운로드 진행해보자.

Flow Navigator 창에서 PROGRAM AND DEBUG 선택 -> Hardware Window에서 Memory 마우스 우클릭 -> Program Configuration Memory Device... 클릭

Program Configuration Memory Device 실행 경로



Program Configuration Memory Device 화면

Configuration file에 MCS파일 경로를 넣고 OK 클릭하여 진행하자.



진행 화면..

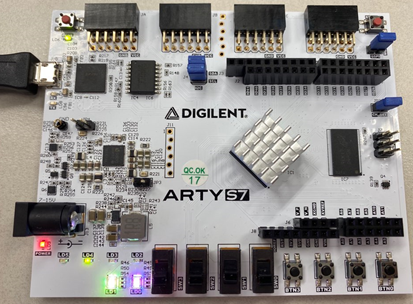

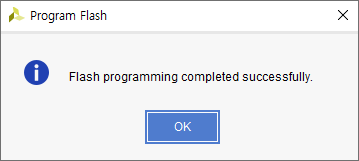

완료!!

잘동작하네.. ㅎㅎ
