온도 센서 float 값 Printf 출력 안됨?

by 새싹군 2023. 3. 30.

이글은 온도센서를 제어하다가 RS-232 통신으로 온도값을 확인하는 중에 출력값이 확인되지 않아 찾아본 내용이다.



Cube MX 로 포트를 연결하고 Toolchain / IDE 에 SW4STM32 로 선택하여 코드를 생성하여 온도센서를 제어하였다.



cube mx 툴체인 선택 화면



문제의 printf 문은 아래와 같다.

Uart_Printf("Time: %4.0d sec \tTemp: %6.3f \r\n", time_cnt, temp_value);



그런데 왜 온도가 출력되지 않을까?



RS-232로 시간과 온도를 출력, 온도는 비어있다?



결론은 코드는 이상이 없다.

원인은 컴파일 프로그램인 SW4STM32에서 float 값을 전송가능하도록 해야하는 것으로 확인!!





아래와 같이 설정을 변경하고 결과를 확인해보자.

*Eiclipse 기반의 SW4STM32 컴파일러에서 설정



Project → Properties

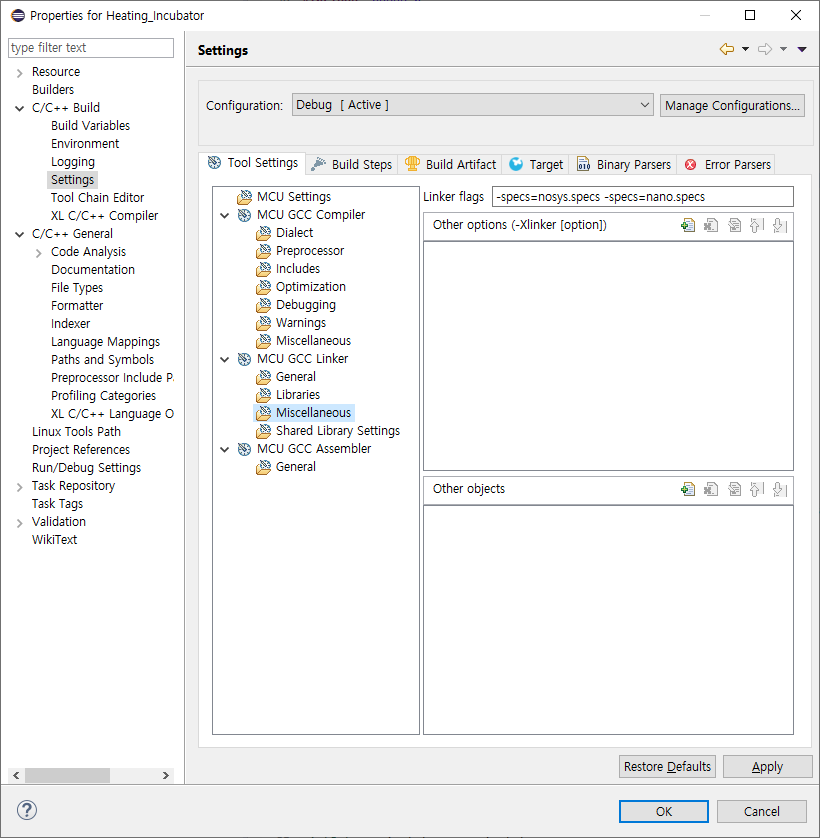

설정 화면에서 C/C++ Build → Settings → Tool Settings →  MCU GCC Linker → Miscellaneous 클릭





Other Options (...) 의 옆 Add... 클릭(녹색 +)



Add... 클릭할 것





"-u_printf_float" 내용 입력하고 OK



설정 마친 화면 OK 클릭하고 팝업을 닫는다.





이제 확인해보자!!

Tera Term 으로 확인해본 결과

잘나온다... 나중에 또 잊어버리겠지 그때를 위해 끄적끄적...



좋은 하루^^
